再深点灬舒服灬太大了添a片v,尤物视频网站,国产精品无码中文在线av,东北大坑原始欲续全文下载

鑄件的自然時效和人工時效退火熱處理過程概述

 新聞資訊     |      2021-08-09

       鑄件的自然時效和人工時效退火熱處理能有效的去除鑄件內(nèi)部的應(yīng)力,鑄件在冷卻過程中,由于各部位冷卻速度不同造成收縮不一致,形成內(nèi)應(yīng)力,這種內(nèi)應(yīng)力能通過鑄件的變形得到緩解,但是這一過程一般是較緩慢的。因此,鑄件在形成后都需要進行時效處理,尤其對一些大型、復(fù)雜或加工精度較高的鑄件(如床身、機架等)。

線材時效退火爐

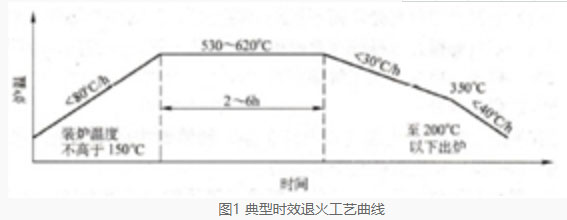

       時效處理一般有兩種方法,即自然時效和人工時效。自然時效是將成形鑄件長期放置在室溫下以消除其內(nèi)應(yīng)力,這種方法時間較長(半年甚至一年以上)。為縮短時效時間,現(xiàn)在大多數(shù)情況下采用人工時效(即時效退火)的方法來消除鑄件內(nèi)應(yīng)力,其原理是將鑄件重新加熱到530~620℃,經(jīng)長時間保溫(2~6h),利用塑性變形降低應(yīng)力,然后在爐內(nèi)緩慢冷卻至200℃以下出爐空冷。經(jīng)時效退火后可消除90%以上的內(nèi)應(yīng)力。典型時效退火工藝曲線如下圖所示。


       時效退火溫度越高,鑄件殘余應(yīng)力消除越顯著,鑄件尺寸穩(wěn)定性越好;但隨著時效溫度的提高,時效后鑄件的力學(xué)性能會有所下降,因此,要合理制定鑄件時效退火的加熱溫度。一般可按下式選擇:

T/℃=480+0.4σb/MPa

鋁合金時效爐

       保溫時間一般按每小時熱透鑄件25 mm計算。加熱速度一般控制在80℃/h以下,復(fù)雜零件控制在20℃/h以下。冷卻速度應(yīng)控制在30℃/h以下,200℃后空冷。

       鑄件表面被切削加工后破壞了原有應(yīng)力場,會導(dǎo)致鑄件應(yīng)力的重新分布,所以時效退火建議在粗加工后進行。對于要求特別高的精密零件,可在鑄件成形和粗加工后進行兩次時效退火。

久久水蜜桃亚洲AV无码精品| 99国产精品久久久久久久成人| 最近高清中文字幕免费MV| bl肉yin荡np公厕肉便| 高潮了好几次越做越想做| 被老头玩弄邻居人妻中文字幕| 国产成人午夜高潮毛片| gogogo免费观看日本| 性色AV蜜臀AV人妻无码| 久99久无码精品视频免费播放| 国产xxxx做受视频国语对白l| 第一次进入女朋友的身体注意事项| 国产精品无码MV在线观看| 午夜天堂精品久久久久| 国产手机精品一区| 99久久国产精品免费一区二区| 欧美猛少妇色XXXXX猛叫| 天美传媒av妇女干部| 极品白嫩的小少妇| 欧美丰满熟妇xxxx喷水| 日韩毛片无码永久免费看| 日日碰狠狠添天天爽五月婷| 两个人免费完整版在线观看视频| 双性受抽搐潮喷调教老师与学生| 国产A级三级三级三级| 国产97色在线 | 国产| 中文字幕人成乱码熟女香港| 男人一边吃奶一边做爰免费视频| 少妇又紧又深又湿又爽视频| 国产精品丝袜黑色高跟鞋| 人妻少妇伦在线无码专区视频| 亚洲成A人片在线观看中文| 第1部分夫妇交换系列| 亚洲精品久久久久一区二区三区| 狠狠躁夜夜躁人人爽蜜桃 | 久久天天躁狠狠躁夜夜爽| 日本少妇又色又爽又高潮| 5g影院天天5g天天爽| 厨房玩弄丝袜人妻系列国产电影| 爱唯侦察| 高冷受做到失禁颤抖哭着求饶|
