再深点灬舒服灬太大了添a片v,尤物视频网站,国产精品无码中文在线av,东北大坑原始欲续全文下载

壓力容器焊接后的回火、正火、固熔、去氫等熱處理操作

 新聞資訊     |      2021-09-06

        壓力容器焊接后的回火、正火、固熔、去氫等熱處理操作可消除殘余應(yīng)力防止變形也就是說可以松弛焊接殘余應(yīng)力,穩(wěn)定尺寸和形狀。焊后熱處理也可以改善母材,焊接區(qū)結(jié)構(gòu)件的性能:具體說:可以軟化熱影響區(qū),增加焊縫金屬延性,提高斷裂韌性,排出有害其如氫,提高抗腐蝕性能,改善蠕變性能和提高疲勞強(qiáng)度。

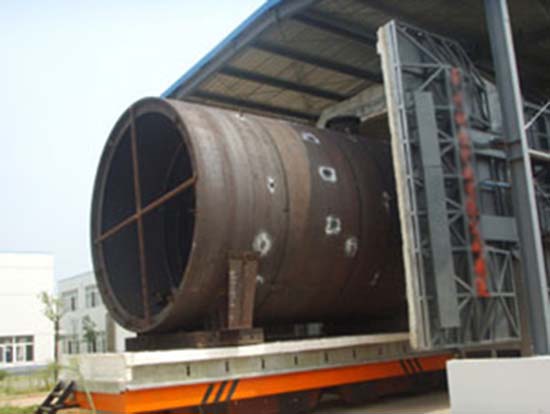

        焊后的熱處理工藝如何使用不當(dāng),反而會(huì)使焊接接頭性能降低。因此焊后熱處理成為眼里容器制造重要環(huán)節(jié)。焊接接頭焊后熱處理應(yīng)用較廣的是高溫回火、正火及固熔及退火處理。使用壓力容器退火爐可能消除應(yīng)力,高溫回火可以解決因焊接和變形給壓力容器質(zhì)量帶來的不良影響。

1、焊后熱處理可以松弛焊接殘余應(yīng)力

隨著熱處理溫度升高和保溫時(shí)間延長,焊接區(qū)殘余應(yīng)力相應(yīng)降低,當(dāng)溫度升高到超過550℃,殘余應(yīng)力可以認(rèn)為完全消除。不過保溫時(shí)間影響不如溫度升高影響來的明顯。

2、焊接接頭熱影響區(qū)淬硬區(qū)軟化

由于殘余應(yīng)力大大降低,回火改善了金相組織,提高塑性和韌性,故而淬硬性降低,使焊接接頭淬硬區(qū)軟化。

3、焊接接頭氫減少

熱處理時(shí),焊接接頭溫度升高,氫不斷增加擴(kuò)散速度,向外逸出,一般說在加熱300℃以下,保溫2—4小時(shí),可達(dá)到區(qū)氫目的,何況加熱到550—650℃時(shí),去氫目的完全達(dá)到。

4、對(duì)焊縫金屬抗拉度的影響

焊后熱處理,對(duì)焊縫金屬抗拉強(qiáng)度響與熱處理溫度和保溫時(shí)間有關(guān),熱處理溫度越高,保溫時(shí)間越長,焊縫金屬常溫抗拉強(qiáng)度就越低,并且合金成份含量越高,碳當(dāng)量越大,強(qiáng)度降低的比率也越大。

5、對(duì)焊縫金屬?zèng)_擊韌性影響

過分的熱處理對(duì)任何鋼種都引起沖擊值下降。對(duì)Cr-Mo、Cr-Mo-V及絕大部分珠光體,馬氏體耐熱鋼恰當(dāng)?shù)煤负鬅崽幚砜梢蕴岣邲_擊韌性。對(duì)某些高度強(qiáng)度鋼會(huì)經(jīng)過熱處理后沖擊值下降。對(duì)碳素鋼、Mn-Nb-Ni鋼,焊后熱處理后沖擊值基本無變化。

6、對(duì)脫碳層寬度影響

壓力容器熱處理溫度越高,保溫時(shí)間越長,脫碳層狂度越大,這是因?yàn)樘蓟镄纬蓵r(shí)元素含量不等,引起碳擴(kuò)散,碳向含量低一側(cè)擴(kuò)散,產(chǎn)生脫碳層,異種鋼接頭尤為嚴(yán)重。

回火是將焊件加熱到500—650℃時(shí),碳化物進(jìn)一步聚集,得到鐵素體和細(xì)粒滲碳體的混合物組織一回火索氏體,稱高溫回火,所得組織有良好強(qiáng)度、彈性、塑性和韌性。

       正火是將焊件加熱到Ac或Acm以上30—50℃,保溫后從爐中取出在空氣中冷卻。目的改善組織,細(xì)化晶粒。單一正火不能消除焊后殘余應(yīng)力。

       固熔熱處理,將鋼加熱到920—1150℃并快速冷卻,使奧氏體焊接接頭在450—850℃內(nèi)晶界析出碳化物或脆性相重新熔入奧氏體中去,將它快速固定下來,以得到均勻固熔體。從而消除其晶間腐蝕。也提高焊接接頭耐蝕性、機(jī)械性能,消除加工硬化。固熔熱處理應(yīng)整體均勻加熱,不采取局部加熱法。

為了達(dá)到預(yù)期焊后熱處理效果,一定要認(rèn)真研究,選擇合適的焊后熱處理工藝是十分重要的。


焊后熱處理相關(guān)工藝參數(shù):

a、焊件進(jìn)爐時(shí)爐內(nèi)溫度,

b、加熱時(shí)溫度上限和下限,

c、加熱速度上限和下限,

d、保溫時(shí)間上限和下限,

e、冷卻速度上、下限,

f、出爐溫度,

g、升溫過程被加熱焊件各部位溫差,

h、保溫時(shí)被加熱焊件的各部位溫差,

i、爐內(nèi)氣氛。由此可見影響熱處理因素很多,選擇應(yīng)持慎重態(tài)度,不可隨意選取。

高清VPSWINDOWS另类乱| 亚洲AV无码一区二区三区乱子仑 | 粗大的内捧猛烈进出| 两女女百合互慰av赤裸无遮挡| 无码精品人妻一区二区三区影院| 浪货 这么湿 趴好h| 最近高清中文字幕免费MV| 精品丝袜人妻久久久久久| 粗大挺进亲女h晓晓| 亚洲 欧美 自拍 动漫 另类| 无码国产精品一区二区免费vr| 粗一硬一长一进一爽一A级| 国产gv天堂亚洲国产gv刚刚碰| 亚洲AV人人澡人人爽人人夜夜| 久久人人爽天天玩人人妻精品| 女人下边被添全过视频| 国自产拍偷拍精品啪啪一区二区| 水蜜桃AV无码| 亚洲AV无码日韩精品影片| 成人乱短篇500章小说| 香蕉欧美成人精品av在线| 久久夜色精品国产欧美乱| 香蕉久久久久久AV成人| 国产午夜鲁丝片AV无码免费| 国产在线观看| 又湿又黄裸乳漫画无遮挡网站| 国产精品污WWW一区二区三区| 四虎成人精品国产永久免费无码 | 国精产品一品二品国精破解| 肉体撞击声噗嗤噗嗤水声| 亚洲男同帅gay片在线观软件| 午夜无码乱码在线观看| 国产精品无码MV在线观看| 欧美性生交a片免费看| 久久久96人妻无码精品蜜桃| 东北大坑乱全集目录| 男朋友做完拔出来的那一刻| 麻豆人妻少妇精品无码区| BT√天堂资源种子在线官网| 国产精品亚洲色婷婷99久久精品| 熟妇人妻水多爽中文字幕|
